Besonderheiten
unserer Flachkollektoren
Anders als bei bekannten Kollektoren besteht bei meinen Kupferkollektoren das Wasserleitrohr aus nur einer Spirale und ist mit der obenliegenden Kupfertafel eng verlötet. (Eine Schadstelle innerhalb des Kollektors kann somit nicht entstehen). Dieser Kollektortyp wurde speziell für die kanarischen Inseln entwickelt, denn anders als in den nördlichen Ländern arbeitet die Anlage mit Schwerkraft, d.h. ohne Pumpe, ohne Temperaturdifferenzschaltung und somit ohne Stromverbrauch. Aufstellen, anschließen und Warmwasserkosten sparen!
Schema der Anlage
Der gesamte Kollektor ist an der Rückseite mit einer 70 mm dicken Mineralwolle isoliert, die Vorderseite verglast und in einem eloxierten Aluminiumrahmen eingeschweißt. Die zu erwartende Lebensdauer des Kollektors beträgt 40-50 Jahre. Die ältesten von mir gebauten Kollektoren sind schon 30 Jahre problemlos im Einsatz (Fotos und Referenzen vorhanden).
In dem isolierten Wasserspeicher, der hinter dem Kollektor steht, befindet sich am Tagesanfang nur noch leicht erwärmtes Brauchwasser. Durch Geschirrspülen und Duschen ist ein großer Teil des am Vortag auf 60–80 °C erwärmten Wassers verbraucht worden und trotz guter Isolierung sind während der Nachtstunden ca. 5-10% der restlichen Wärme verlorengegangen. Mit den ersten Sonnenstrahlen beginnt erneut die Erwärmung. Die von mir entwickelten Anlagen sind so konstruiert, daß schon nach einer Stunde Sonnenschein ein warmes Duschbad möglich ist. (Anders als bei bekannten Anlagen durchmischt sich das Wasser nicht, sondern es wird das warme Wasser oben in den Vorratspeicher eingeleitet und auch von dort als Brauchwasser abgeführt.)
Eine Standardanlage mit einer Kupferkollektor-Fläche von 1 qm und einem Speicher von 100 Litern reicht im Süden der Inseln für einen normalen Haushalt um den Warmwasserbedarf von etwa 95% des Jahres zu decken (ohne Nachheizung). Im Norden sind aber mindestens 2 qm Kollektorenfläche erforderlich. Sämtliche Komponenten sind untereinander beliebig austauschbar, so dass sich jederzeit die Anlage verändern lässt.
Preis: Komplettanlage,
bestehend aus 1 qm Kupferkollektor und einem 50 Ltr. Speicher (wie auf dem Foto),
eloxiertem Aluminiumstand, elektrischer Nachheizung, digitalem Fernthermometer
und allen notwendigen Anschlussteilen. Löten ist nicht erforderlich!
€ 595,-
Warum Kupferkollektoren dieser Art? Kupfer ist einer der besten Wärmeleiter und ist gegen belastetes Wasser nicht anfällig. Es ist nahezu unverwüstlich und garantiert eine sehr lange Lebensdauer. Lange Lötstellen zwischen Spirale und Kupferplatte sorgen für einen sehr guten Wärmetransport. Durch eine steigende Spirale ist der Betrieb mit Schwerkraft oder mit einer Umwälzpumpe möglich. Keine Verschraubung des Rahmens, daher zuverlässig witterungsbeständig.
Standardmaße 100 x 100 cm oder 100 x 200 cm. Gewicht eines Kollektors nur 25 kg, daher von einer Person zu montieren. Alle Anschlüsse mit Messingverschraubungen und Spezialschläuchen. Auch nach vielen Betriebsjahren keine Roststellen.
Falls trotz allem ein Problemfall auftreten sollte, ist sofortige Abhilfe vor Ort möglich, da die Kollektoren auf Gran Canaria hergestellt werden.
Zu Ihrer Sicherheit: 30 Jahre Forschung und Erfahrung im Kollektorenbau sind nicht zu ersetzen!
Das "Herz" der Anlage: Kupfertafel mit aufgelötetem Kupferrohr
1 qm Anlage mit 100 Liter Speicher und Isolierung

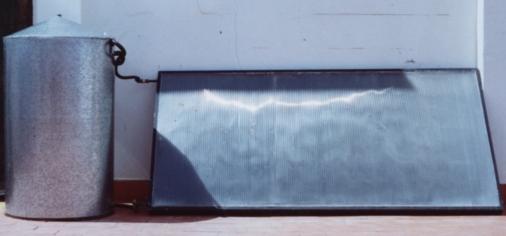

Die ideale Kombination: 2 qm Anlage mit 100 Liter Speicher und Isolierung

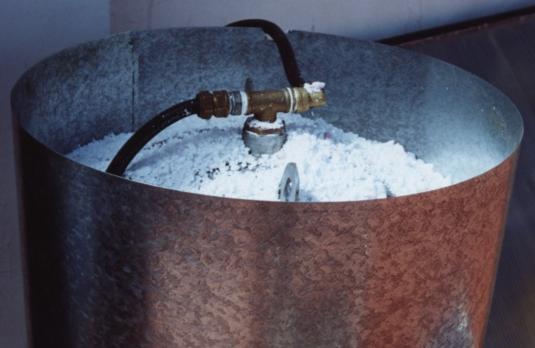

100 Liter Speicher mit 15 cm Isolierung und zweitem Mantel
